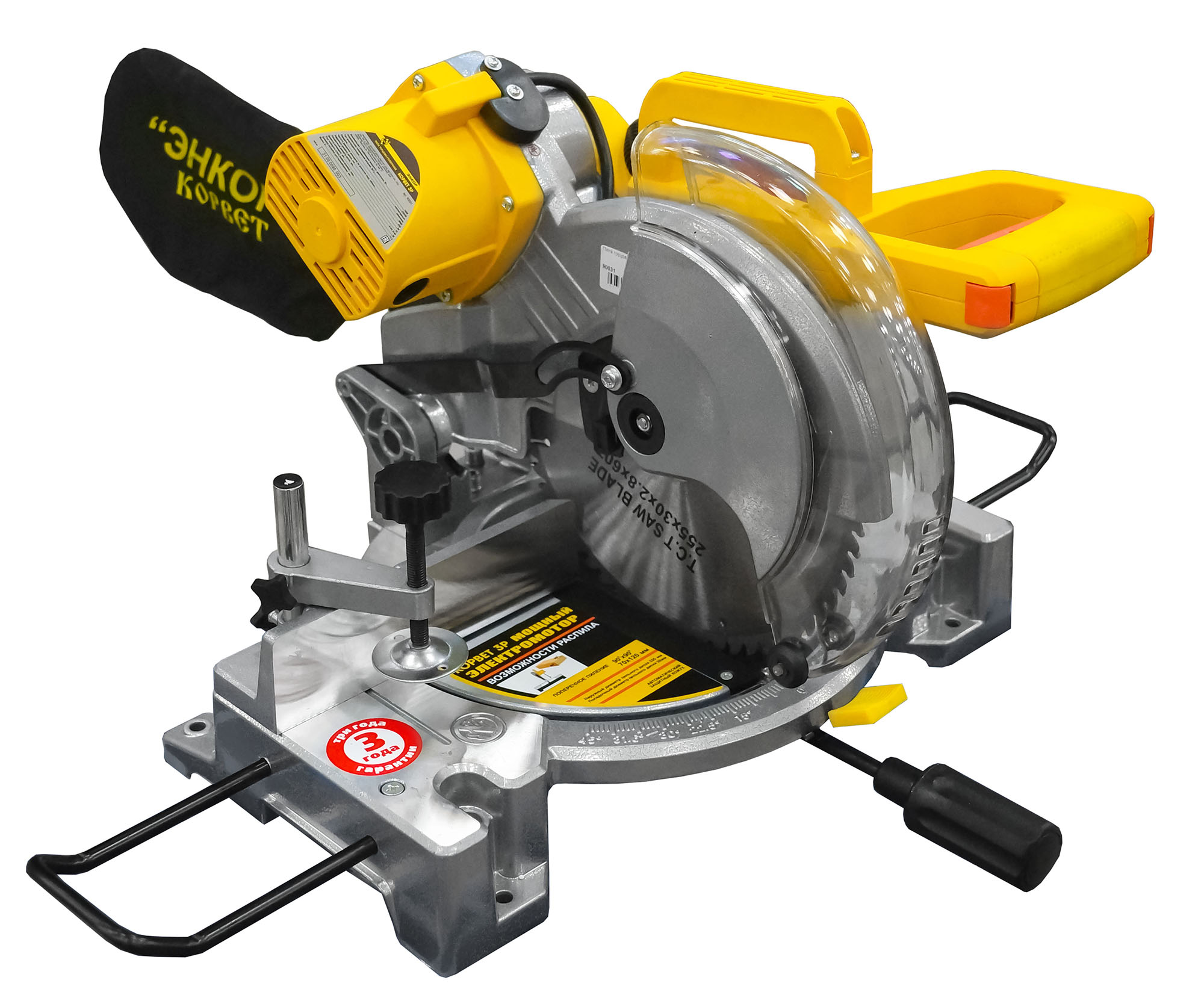

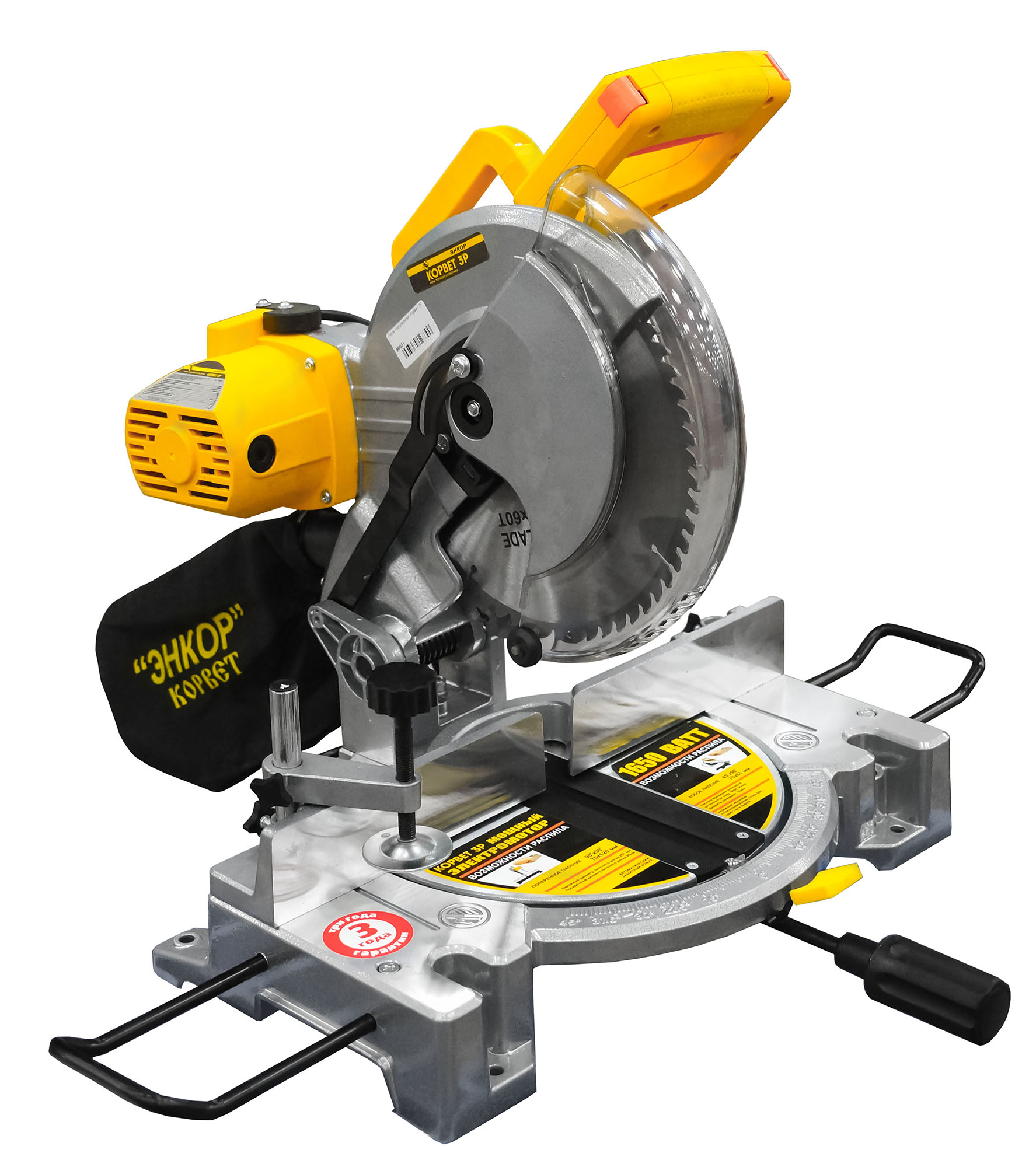

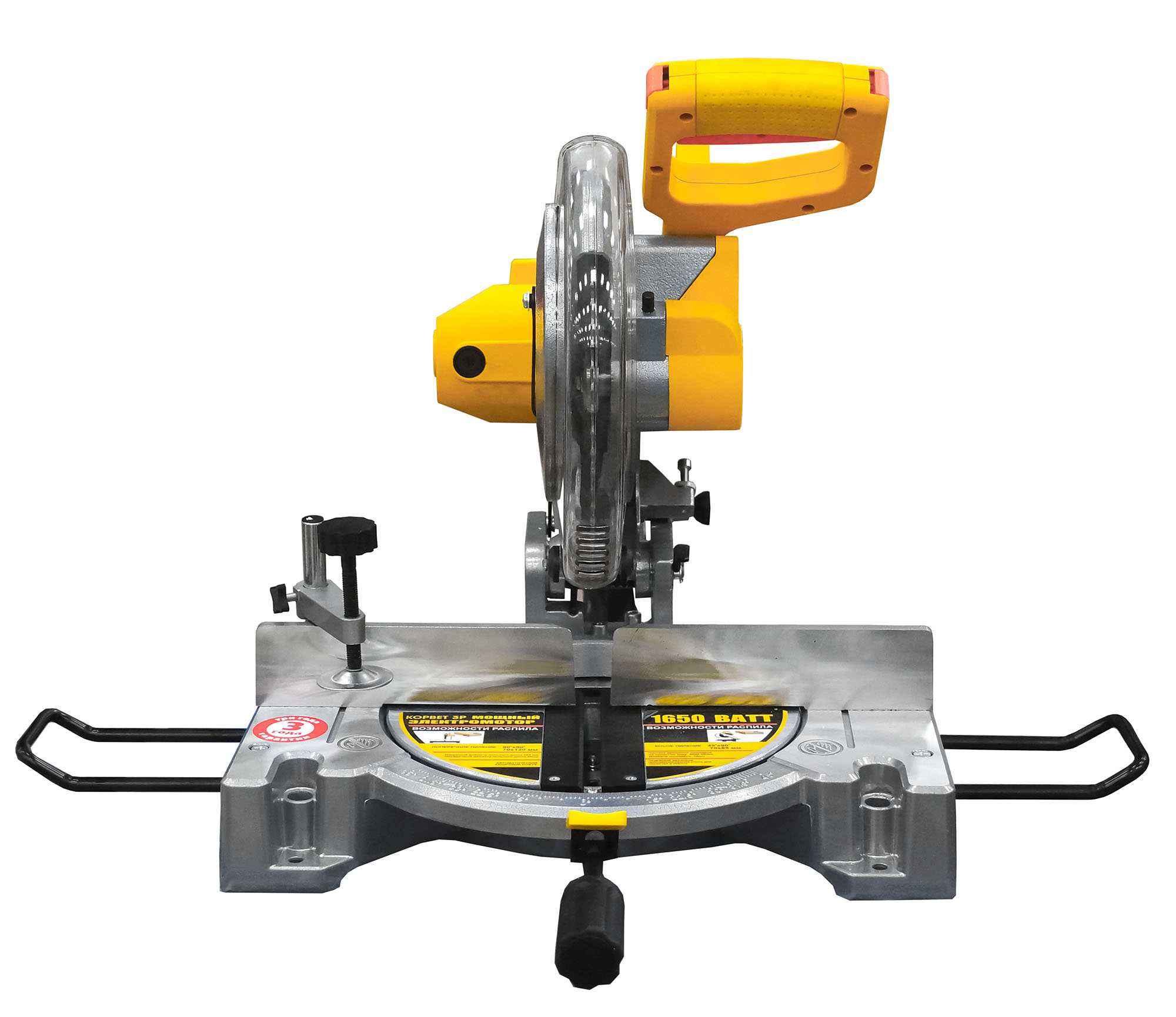

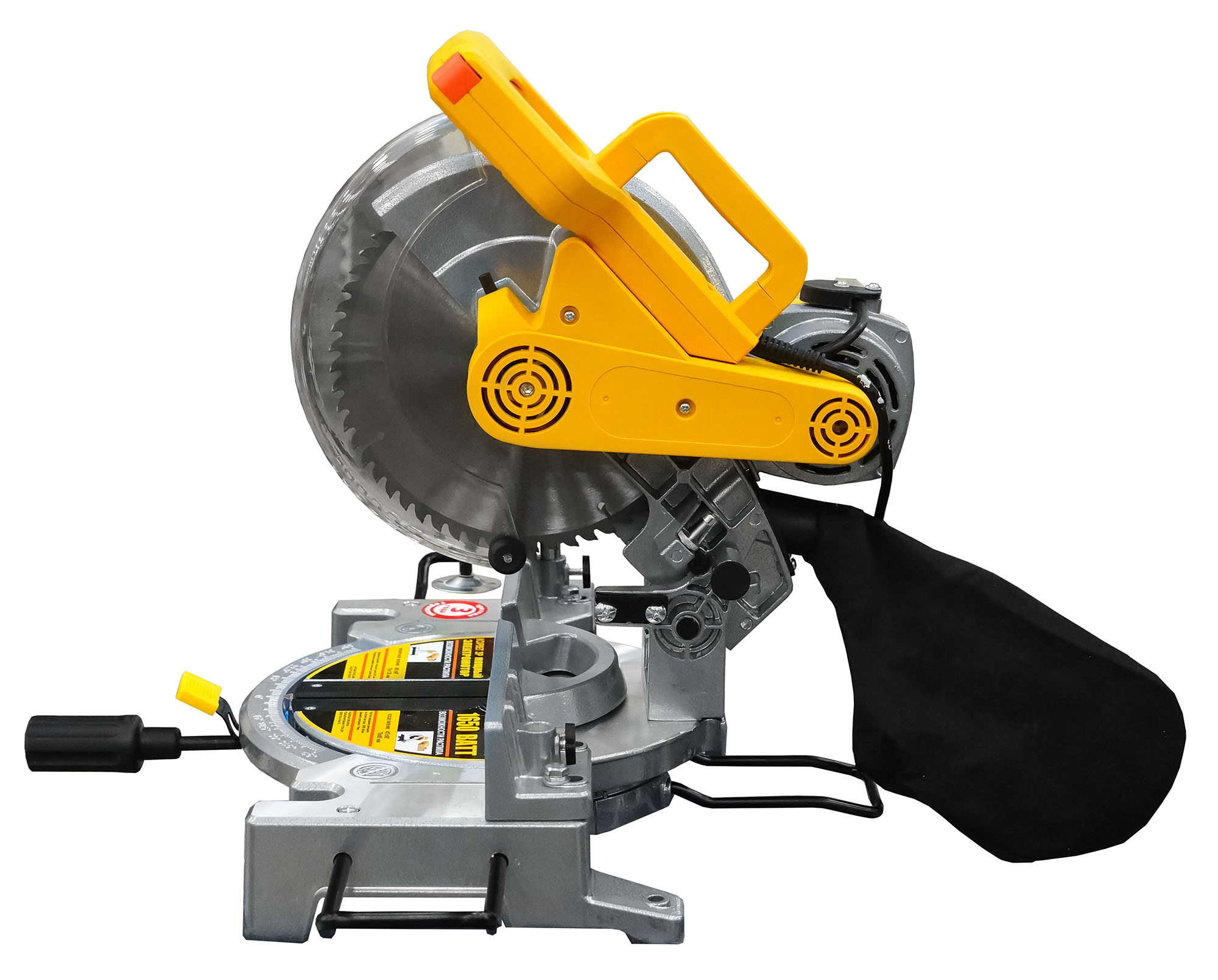

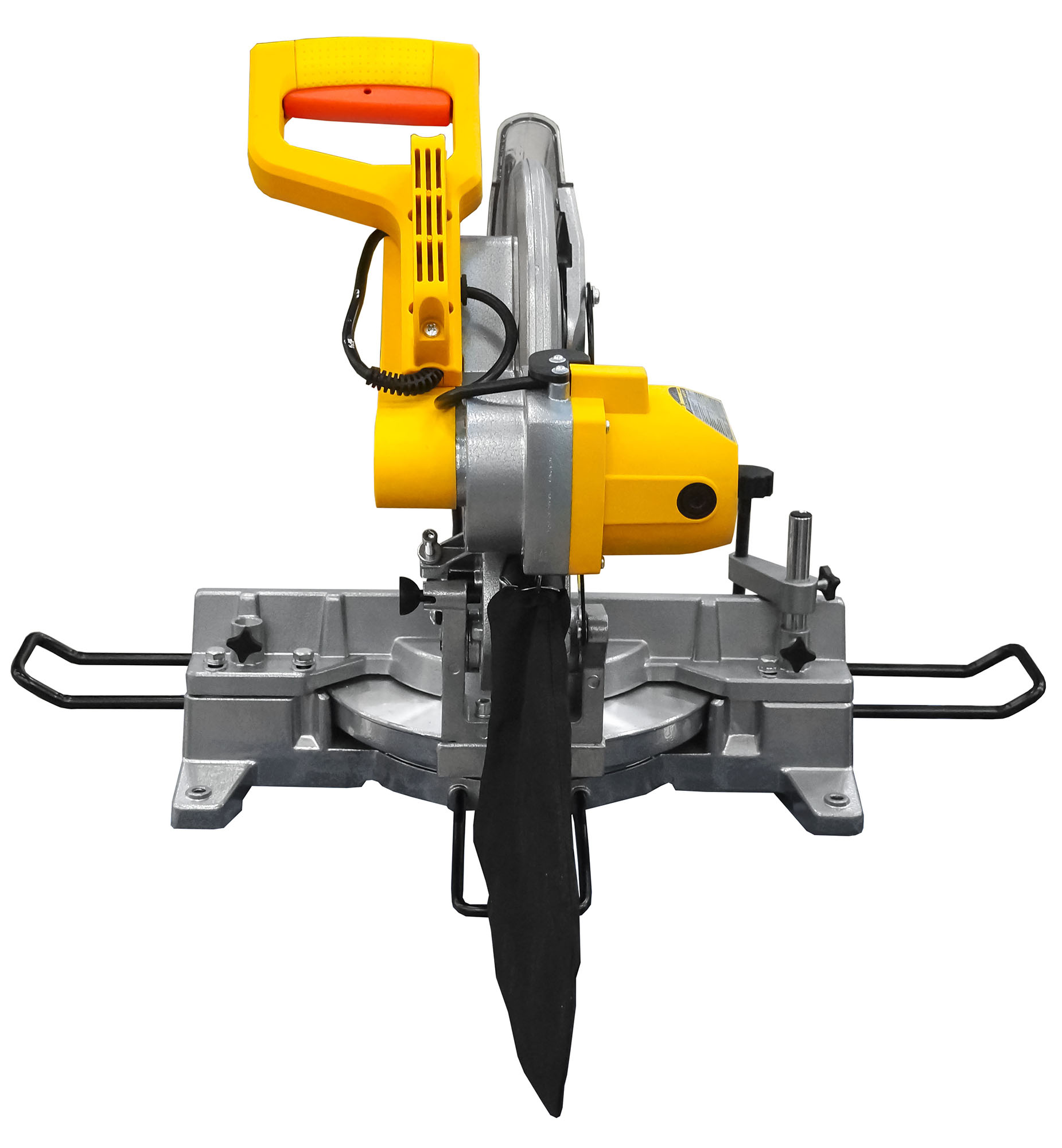

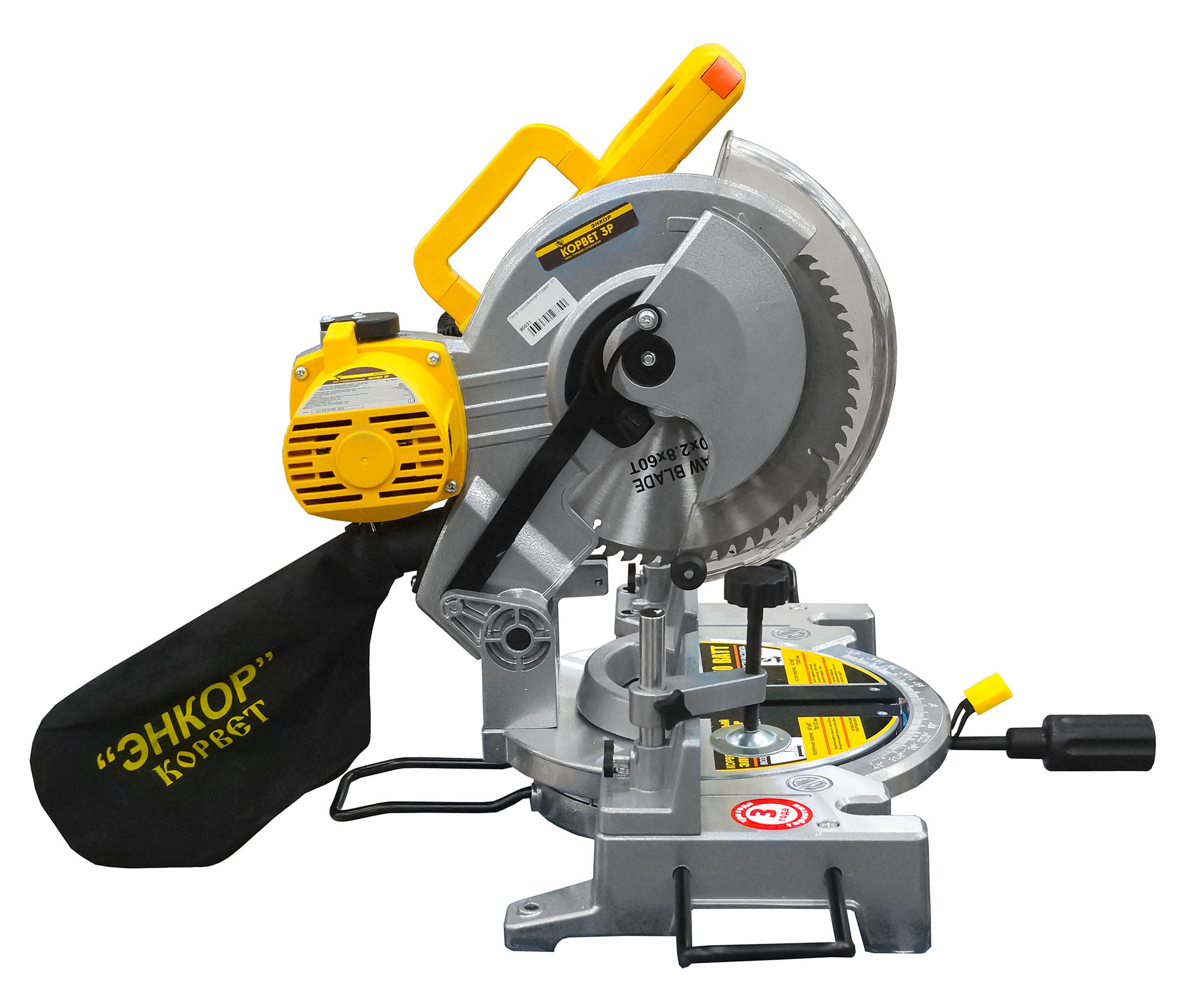

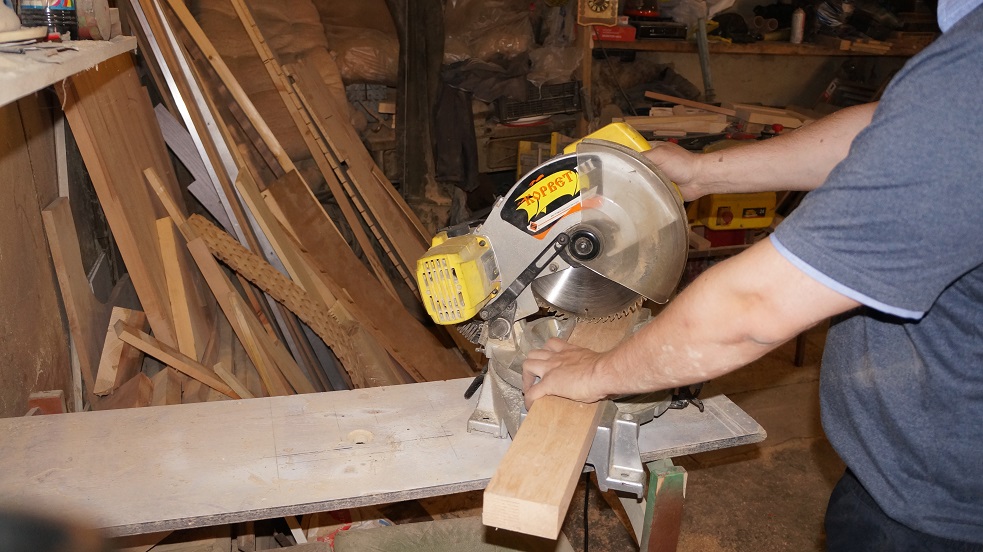

Пила торцовочная «Корвет 3р» предназначена для распила заготовок из мягких и твердых пород древесины под прямым, косым углом, под наклоном и комбинированного пиления. При установке специально предназначенных дисков станок можно использовать для распила ламината, пластика, алюминиевого профиля и других подобных материалов.

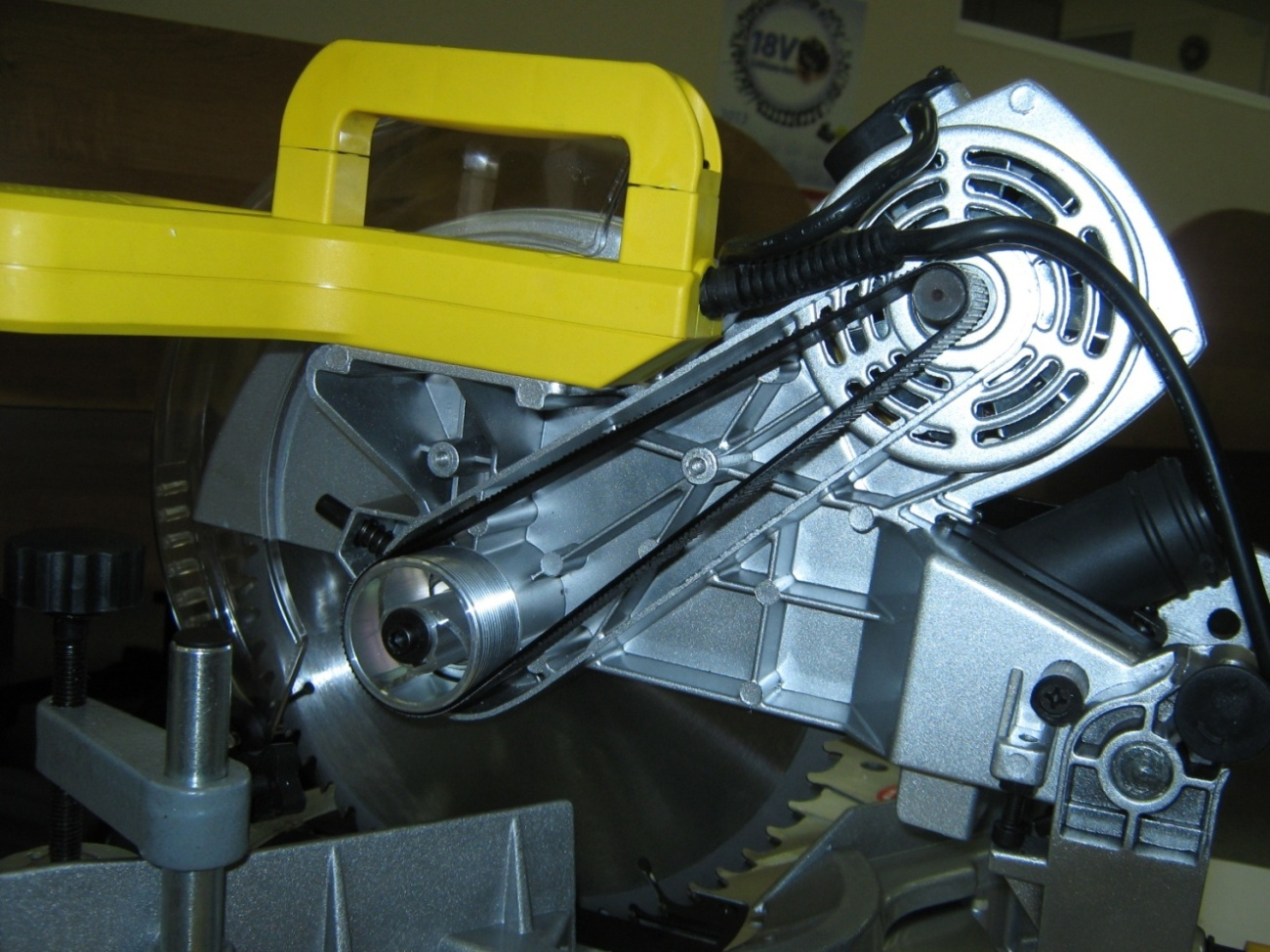

В Корвет 3Р передача крутящего момента осуществляется с помощью ременной передачи. Ременная передача позволяет увеличить скорость вращения диска, значительно снизить шум при работе, снизить ударную нагрузку на двигатель, снижает стоимость производства станка, снижает стоимость ремонт и упрощает его. Кроме того ременная передача более долговечна. Как правило, ременная передача присутствует на станках с протяжкой и с дисками диаметром от 305 мм. В линейном ряду «КОРВЕТ» такой передачей оснащены и компактные пилы без протяжки Корвет 3Р и Корвет 5Р.
Особенности торцовочной пилы Корвет 3Р:
-Фиксированные углы пиления: 90° (0°), 22°30 , 40°, 45° влево и вправо для точных, оперативных переустановок.
-Бесступенчатая установка поворота пилы в диапазоне 0° + 45°.
-Вращение диска через ременный привод. Схема привода делает станок малошумным, позволяет существенно повысить надежность и защитить инструмент от перегрузок, повысить чистоту реза, поскольку скорость вращения диска повышена до 6000 об/мин.
-Горизонтальная струбцина для зажима материала.
-Блокировка шпинделя для быстрой замены пильного диска.
-Удлинители стола для работы с заготовками больших линейных размеров.
-Гнездо для подсоединения пылесборного мешка или пылесоса.
-Фиксация пилы в опущенном положении.
-Выдвигающийся задний упор для повышения устойчивости.
Общие характеристики:
Номинальная потребляемая мощность двигателя: 1650 Вт
Номинальное напряжение питания: 220/50 В/Гц
Тип электродвигателя: коллекторный
Передача: ременная
Частота вращения шпинделя на холостом ходу: 6000 об/мин
Наружный диаметр диска: 255 мм
Посадочный диаметр диска: 30 мм
Диаметр шпинделя: 16 мм
Пиление поперечное 90х90 град(высота х ширина): 70х120 мм
Пиление косое 45 град (высота х ширина): 70х85 мм
Угол поворота стола: 0-45; 0-45 град
Диаметр патрубка для пылесборника: 32х38 мм
Масса нетто/брутто: 11,5/14 кг
Размер упаковки (ДхШхВ): 530х420х450 мм
Выполнено из сосны. Вазы для тортов верхний диск диаметр 300 нижний 150, высота 20 см и 17 см. Третья ваза высота 45см. Выполнены на самодельных патронах.
Выполнено из сосны. Вазы для тортов верхний диск диаметр 300 нижний 150, высота 20 см и 17 см.
Третья ваза высота 45см.
Выполнены на самодельных патронах.
Богданов Иван
подробнее...
скрыть

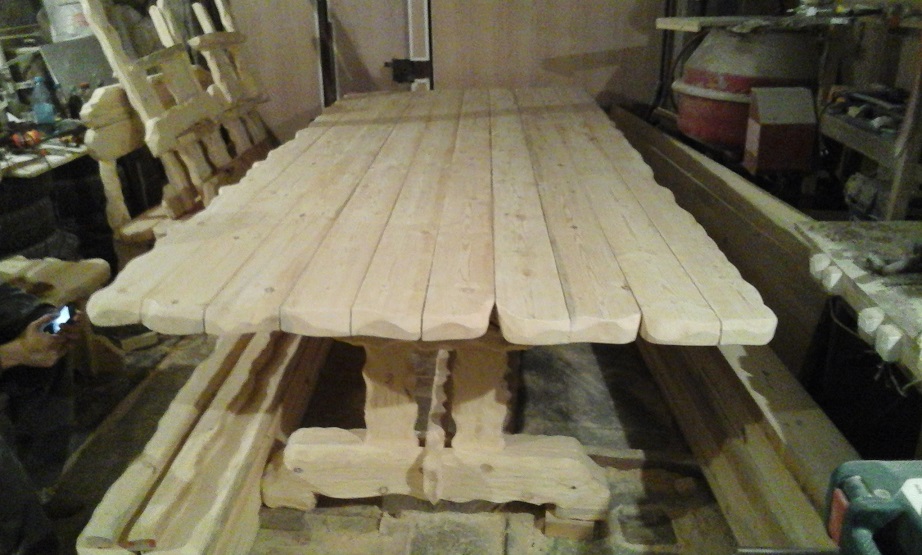

В 2015 году у моего дяди был юбилей 50 лет. По этому поводу решил сделать ему хороший подарок на дачу. Поговорил с родственниками и приняли решение, что ему нужен большой стол и лавки на дачу, для сбора гостей. С родственников деньги на материалы с меня работа. Поискав в интернете разные картинки, наткнулись на такой необычный стол.
Автор работы: Anatoliy
подробнее...

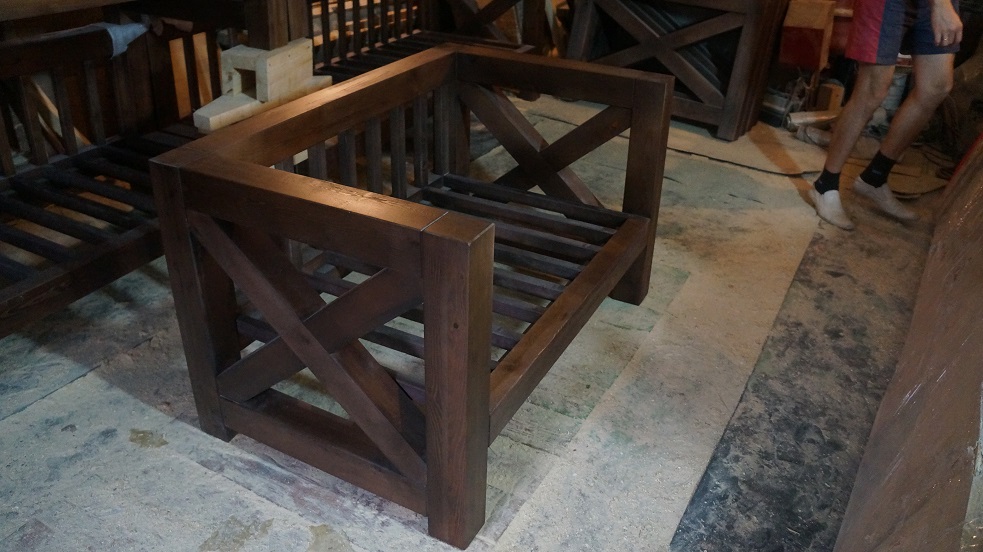

Мне на дачу в беседку нужен был стол и лавки. Художественного дара у меня нет, поэтому поискав в интернете картинки, выбрал наиболее приятные глазу образцы, так же учитывалась простота в изготовлении.
Автор работы: Anatoliy
подробнее...

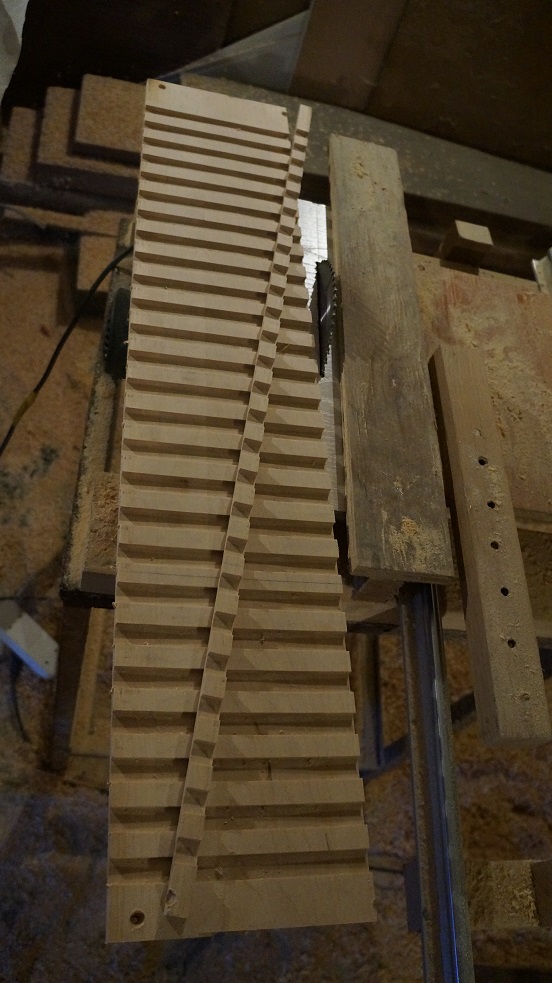

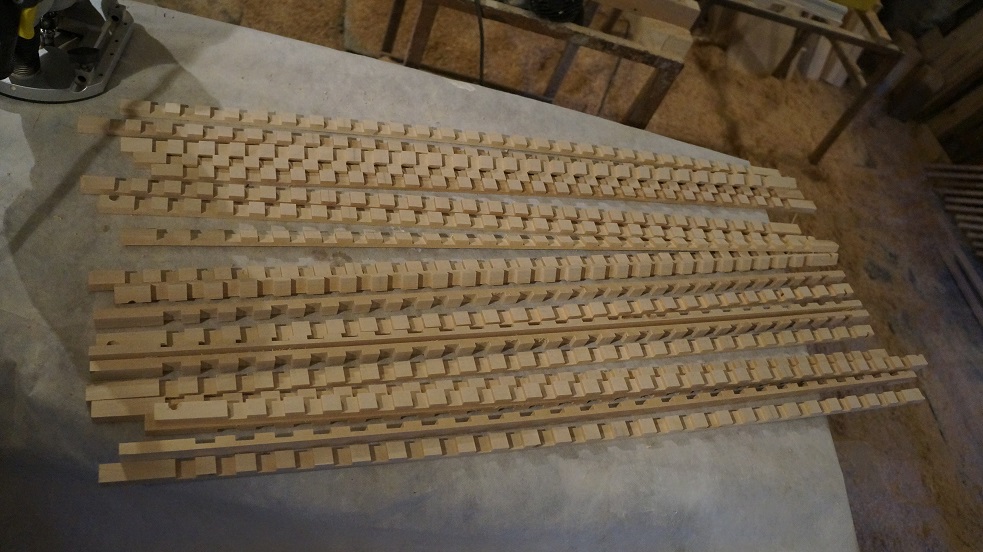

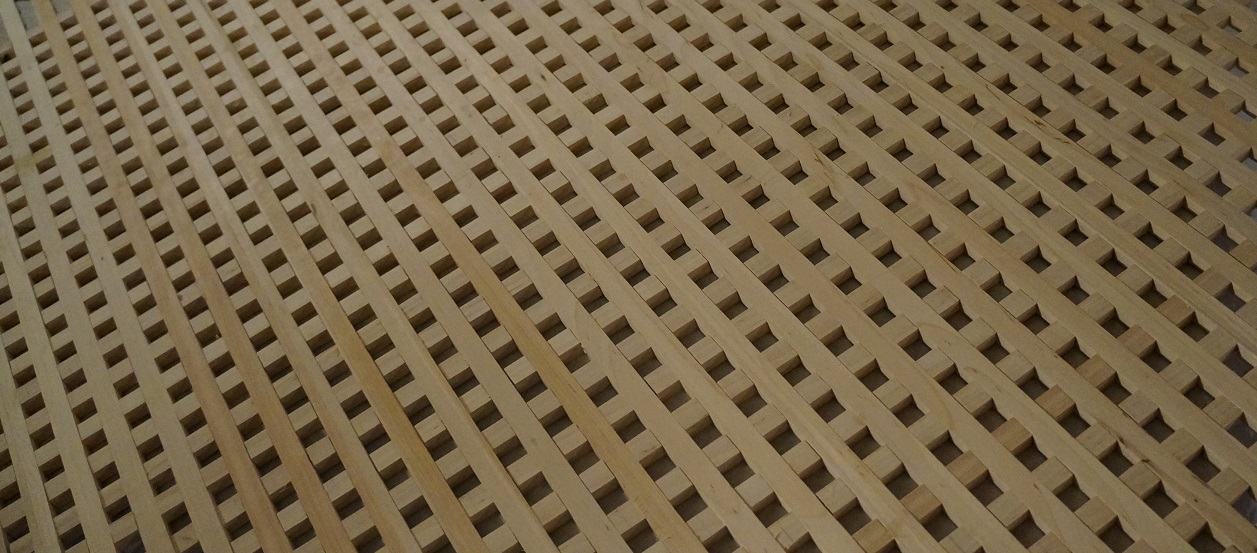

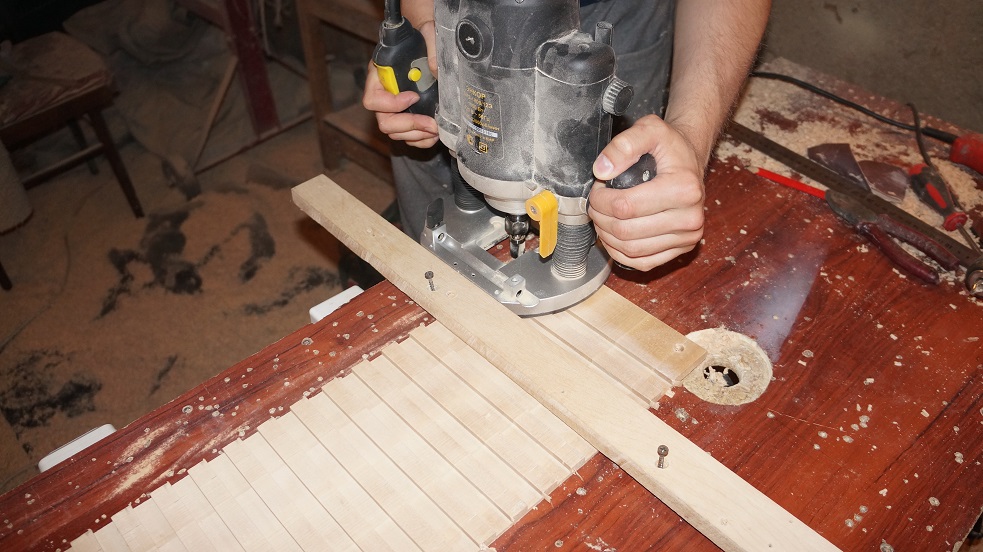

Берем доску, в данном случае береза 50 ка. Напилеваем рейки толщиной 14 мм на циркулярке Корвет 11 (для решетки 12 мм). Строгаем на фуганке Корвет 24 пласт и два ребра. Склеиваем в щит и прострагиваем в рейсмусе Корвет 24 до толщины 12 мм. Фрезеруем пазы глубиной 6 мм с шагом 12 мм. В итоге получается "гребенка". ..
